HESS平臺由電池簇管理系統（BCMS）和電池模塊管理單元（ BMU）組成的分體式電池管理系統，適用于由單個或者多個電池簇組成的高壓儲能系統，支持兩級和三級儲能BMS系統架構， BCMS 兼容ADI和TI 兩種菊花鏈通訊接口規范。

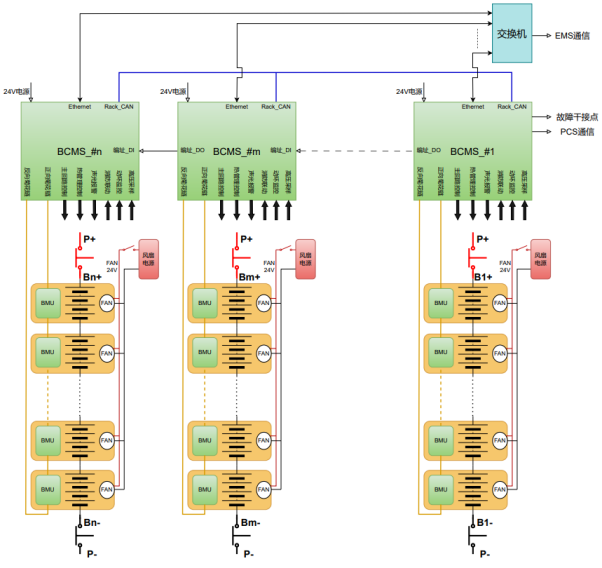

拓撲圖
主要硬件功能
|
BCMS |
BMU（52S） |
||
|
2路總電壓檢測 |
絕緣檢測 |
52路單體電壓檢測 |
54路溫度檢測 |
|
1路總電流檢測 |
4路高邊驅動 |
外部均衡方式 |
30Ω均衡電阻 |
|
2路隔離CAN通訊 |
3路隔離485通訊 |
1路IsoSPI/UART通訊 |
|
|
1路以太網通訊 |
2路IsoSPI通訊 |
1對DI/DO（用于自動編碼） |
|
|
2路IsoUART通訊 |
6路DI檢測 |
BCMS尺寸（L*W*H） |
245*110*16（裸板） |
|
6路DO輸出 |
1路電源輸出 |
||
|
2路干節點輸出 |
5路系統溫度檢測 |
BMU尺寸（L*W*H） |
300*88*26 |
|
1對DI/DO（用于自動編碼） |
|||
適用范圍
|
應用終端 |
工商業儲能、電力儲能 |
||
|
電池類型 |
LFP |
IP等級 |
IP40（BMU） |
|
供電電壓 |
8-36V |
最高電池串數 |
500串 |
|
最高總電壓 |
1500V |
電流傳感器類型 |
分流器 |
